一、组成

    2006-72餐厅帐篷由以下三个部分组成：

    1、篷布部分包括：蓬顶1块（含8米长拉绳8根，4米长拉绳16根）、侧墙2块、山墙2块、分离式透明窗帘16块。见图1《2006-72餐厅帐篷展开全貌图》。

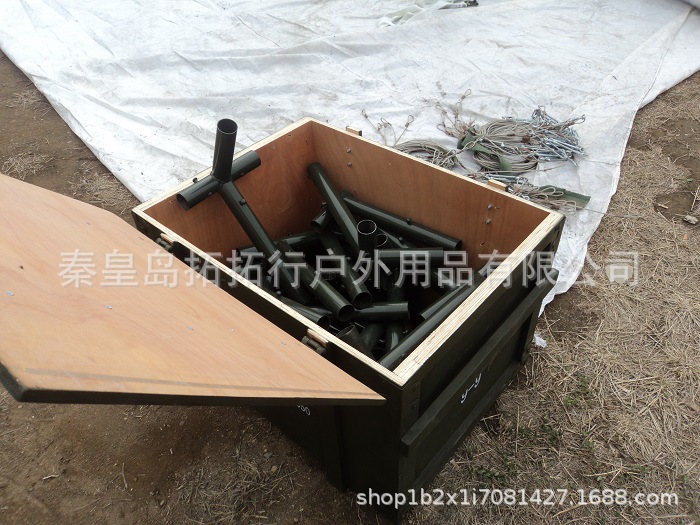

    2、篷架部分包括：1^#斜梁杆及山墙杆18根、2^#柱杆及纵向杆37根、3^#中架脊点四通4个、4^#中架檐口四通8个、5^#端架脊点四通2个、6^#端架檐口三通（左）2个、7^#端架檐口三通（右）2个、8^#柱底四通14个、9号蓬顶及山墙拉筋24套、10^#山墙长拉筋4套、11^#柱间十字拉筋8套、12^#下弦拉筋4套；见图2《2006-72餐厅帐篷篷架装配图》。

    3、配件包括：三角桩18根、铁锤1把。

    二、功能

    2006-72餐厅帐篷各组成部分的功能如下：

    1、篷布部分的功能

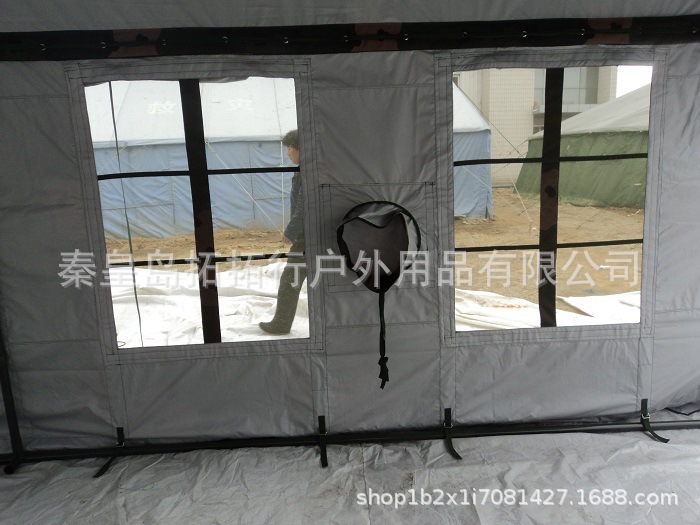

    篷布部分的蓬顶、侧墙、山墙、隔热吊顶和分离式透明窗帘等可统称为帐篷的维护结构，其功能主要是起到抵御风、雪、雨、露、沙尘等外部自然气候影响的防护作用。主要材料为600D大花迷彩涂银布、150D漂白涤纶PU涂银防水牛津布和PU软质透明薄膜。

    拉绳的功能主要是保持和提高帐篷在水平荷载作用下的整体稳定性，减少侧向位移。

    2、篷架部分的功能

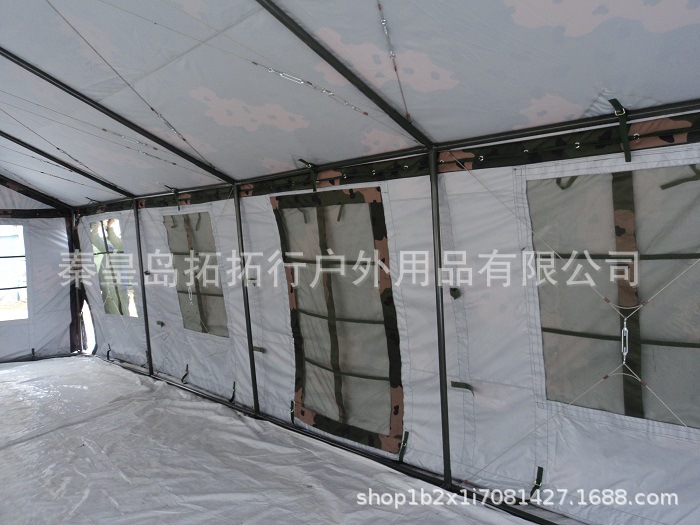

    篷架的作用是支撑篷布，使之形成篷内空间，同时承受自重、积雪和风等外荷载，保证整体结构在规定荷载作用下使用安全可靠，具有足够的承载能力。

    斜梁杆及端墙杆、拉杆及纵向杆是组成篷架结构的受力杆件，主要材料为φ40×1.2直缝电焊钢管。各通头是组成篷架结构的连接部件，主要材料为φ45×1.5直缝电焊钢管。各拉筋分别起到约束篷架横向和纵向连接与提高整体稳定性的作用，主要材料为7×7 3.18～5钢丝绳。

    3、配件的功能

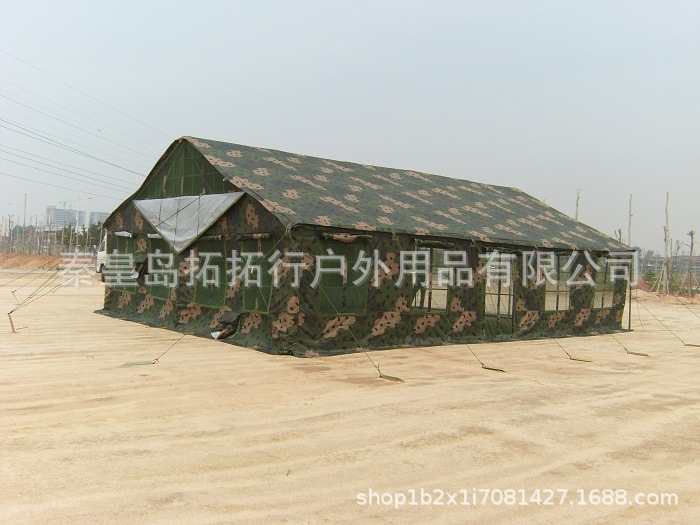

    三角桩的功能主要是承受和平衡拉绳拉力，其与地面锚固后可有效的防止帐篷被大风掀翻或刮倒。

    铁锤的功能主要是敲打三角桩，使之与地面锚固。

第三章 技术性能

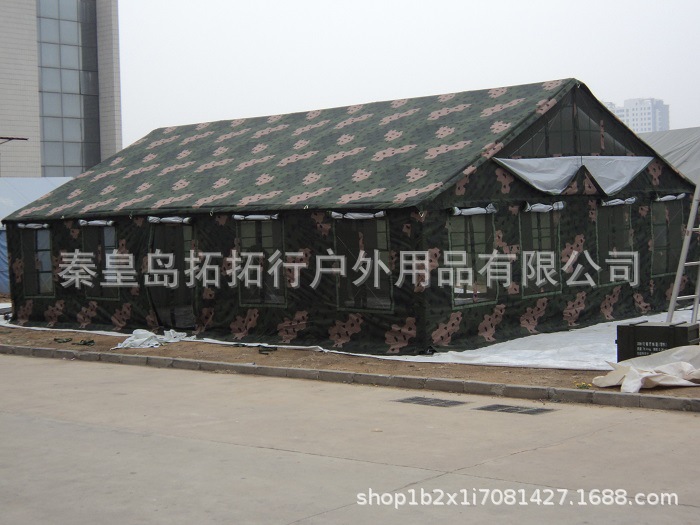

    一、帐篷为双坡面直墙式框架结构，篷架全部采用插接式构造，柱底四周设有落地杆。能在自重、8厘米积面和8级风力的最不利荷载组合作用下安全作用。

    二、展开后帐篷长10.0米、宽7.2米、顶高3.63米、檐高1.95米，使用面积72.0平方米。可同时满足75人就餐和75人五日份主副食储放的基本功能要求。见图3《2006-72餐厅帐篷平面示意图》。

三、帐篷撤装后总质量369.0kg，包装体积0.9m³。包装件形态规则，便于装载运输。
