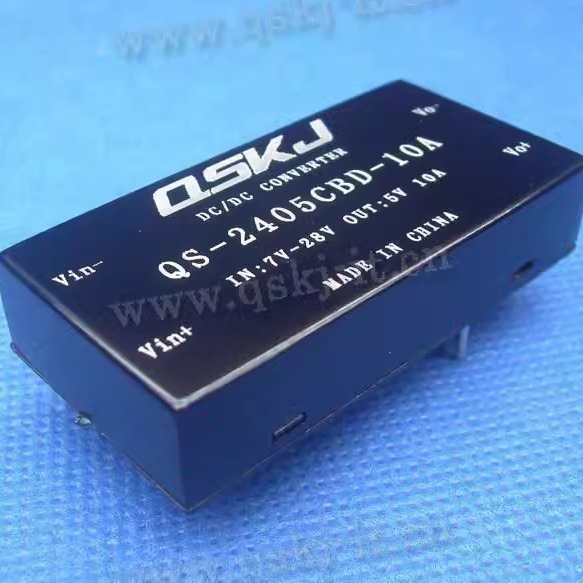

QS-2405CBD-10A电源模块 五面金属外壳屏蔽

尺寸：50.8(长)*25.4(宽)*11.2(高)  mm

模块参数

模块性质：非隔离降压模块（BUCK）

整流方式：同步整流

输入电压：7-28V

压差：2V

输出电压：5.0V

输出电流：

输入12V 输出5V 8A   配散热片 10A

输入24V 输出5V 6A   配散热片 8A   配散热片且有明显空气对流10A

输出功率：50W（MAX）（例如：输入12V 输出5V 10A 配散热片）

转换效率:高达96%详细见下面测试图片

软启动时间：约500mS

输出纹波：50mV(MAX)   20M带宽

工作温度：工业级（-40℃到 +85℃）（环境温度超过40度，请降低功率使用，或加强散热）

满载温升：40℃

负载调整率：±1%

电压调整率：±2%

动态响应速度：5% 200uS

短路保护：可持续，自恢复。

输入反接保护：无，请配合我们的 或在输入串联二极管。

接线方式：焊接，标准封装，可直接焊接在PCB上

如果需要PCB封装请联系掌柜

应用范围

1）.12V 24V通用车载LED电源，只需要在输入接入您的12V（24V）电源，输出5V 供LED电源，高功率密度使你的设备体积更小。

2）.大功率低压芯片供电。现在高速的FPGA、DSP、ARM 的供电越来越低，而且电流越来越大，普通供电方案难以胜任，很多工程师都在为这个烦劳，用我们这个模块就可以很好的解决您的问题，5V 10A 的电流 足够您用。

5）.系统前级供电，当您在做某个项目的时候输入为7-28V的时候，而您的系统板又需要5V的电源而其电流很大，用普通DC-DC 模块功率太小，那您选我们这个模块将是您的选择，不用调试直接上机即可工作，轻松做到大功率。
