QS-2405CCBDA-15W 电源模块()

尺寸：49(长)*23.4(宽)*11.4(高) mm(不含电位器)

20的价格不带外壳和散热片

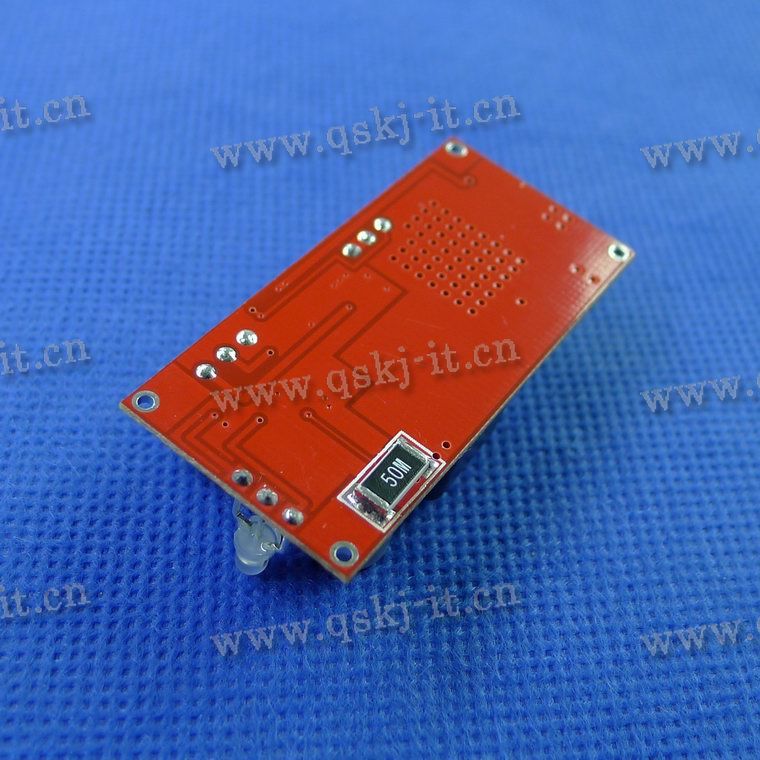

裸板 背面有一个采样电阻，因此裸板不能直接加散热片，加散热片需要带外壳的。

12A降压 24V转12V LED驱动 恒流 充电 电源模块 带充电指示

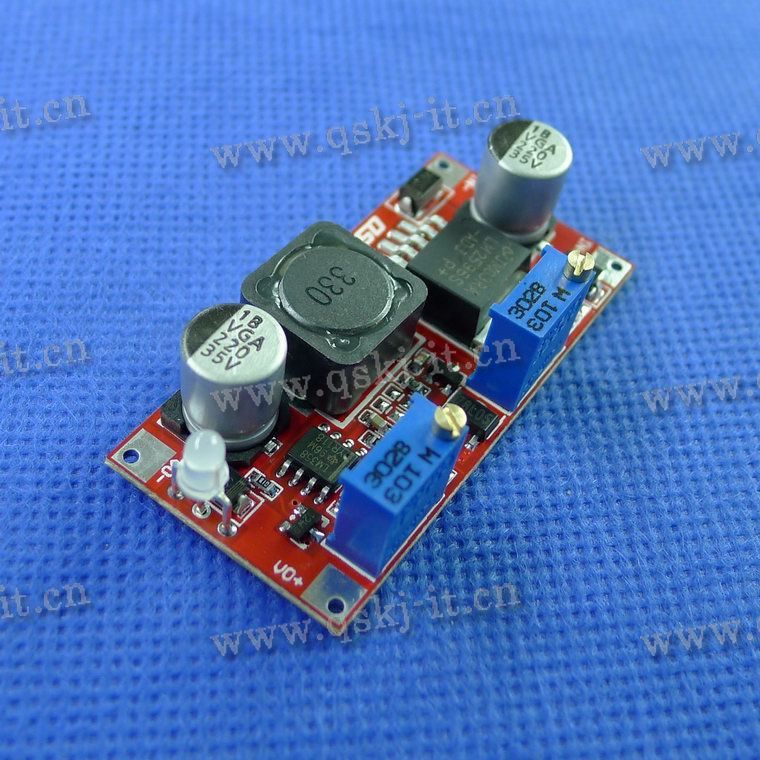

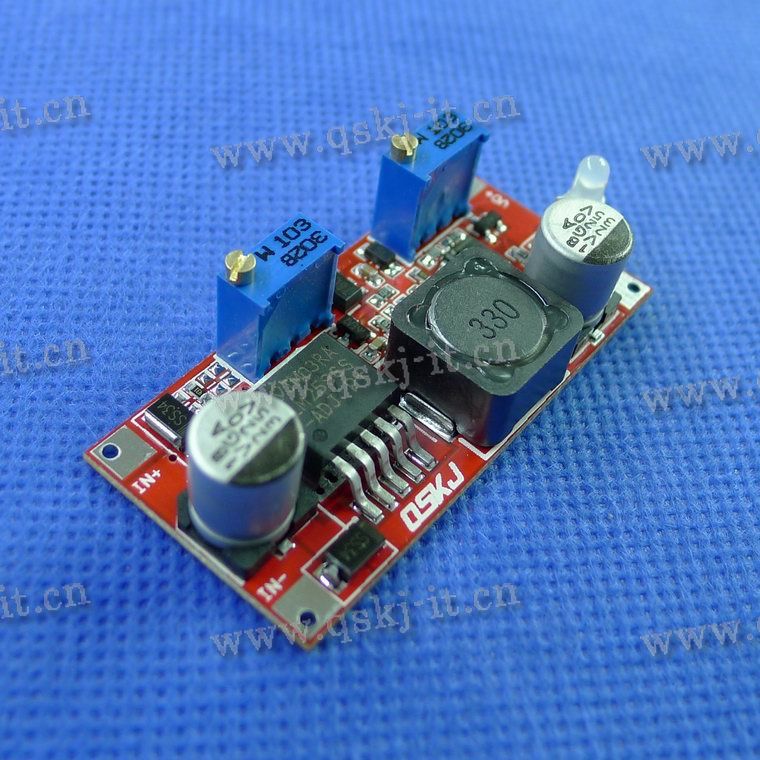

裸板连接

带外壳连接

其他配件 选配：

金属外壳

塑料外壳

连接导线

散热片

升级 不加价

老版本入口

1。固定转灯电流 为恒流值的0.1倍（充电的时候用用于识别是否电池充满）；

2。增加了输入反接保护二极管；

3。增加了输出防逆流二极管，防止给电池充电的时候电能倒流；

4。使用了专用的基准IC，和高精度的采样电阻，使恒流更稳定，（20度到100度恒流1A的时候温飘小于1%）。特别适合LED 驱动

模块参数

模块性质：非隔离降压恒流、恒压模块（CC CV） 充电模块

适用范围：大功率LED恒流驱动,锂电池充电(包括铁电),4V、6V、12V、14V、24V电瓶充电、镍镉镍氢电池（电池组）充电,太阳能电池板,风力发电机

输入电压：7-35V如需要更高电压请直接联系我

输出电压：（1）连续可调（1.25-30V）

          （2）固定输出（1.25-30V之间任意选择）,购买时请告诉掌柜。（暂时只针对批量客户，样品全部发可调型）

           (3)如需要更高电压请直接联系我

输出电流：3A (超过15W 请安装)

恒流范围：0-3A（可调节）

转灯电流：恒流值*（0.1），转灯电流与恒流值联动，比如恒流值为3A，转灯电流设置为恒流的0.1倍(0.1*3A=0.3A)，当把恒流值调节成2A时候，此时转灯电流为恒流的0.1倍(0.1*2A=0.2A).

 次版本为固定 0.1倍

压差：2V

输出功率：自然冷却15W，加25W

转换效率：90%（90%（输出电压越高，效率越高）

输出纹波: 20M带宽  （仅供参考）

输入12V 输出5V 3A 60mV(MAX)

工作温度：工业级（-40℃到 +85℃）（环境温度超过40度，请降低功率使用，或加强散热）

满载温升：45℃

空载电流：典型10mA(12V转4.2V)

负载调整率：±1%

电压调整率：±0.5%

恒流精度和温度：实际测试，模块上温度从20度变化到100度，恒流值变化小于1%（恒流值1A）

动态响应速度：5% 200uS

电位器调节方向：顺时针（增加），逆时针（减少）  靠近 输入的电位器为电压调节（CV），靠近输出的电位器为电流调节（CC）

指示灯：双色指示灯，充电中指示灯红色，充电完毕指示灯（不接负载为）

输出短路保护：有，恒流（当前设置恒流值）

输入反接保护：有，

输出防止逆流：有，输出已经在内部串联个防止逆流 二极管。

接线方式：焊接，加引脚后可直接焊接在PCB上

可以选配引脚、散热器、外壳。

电池充电 使用方法：

1.确定您需要充电电池的 浮充电压和充电电流，模块的输入电压；

2.调节恒压电位器，把输出电压调节到5V 左右。

3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流达到预定的充电电流值；

4.调节恒压电位器使输出电压达到浮充电压；

5.接上电池，试充。

（1、2、3、4步骤为模块输入接电源，输出空载不接电池。）

LED恒流驱动 使用方法：

1.确定您需要驱动LED的工作电流和工作电压；

2.调节恒压电位器，把输出电压调节到5V 左右。

3.用万用表10A电流挡测量输出短路电流，同时调节恒流电位器使输出电流达到预定的LED工作电流；

4.调节恒压电位器使输出电压达到LED工作电压；

5.接上LED，试机。

（1、2、3、4步骤为模块输入接电源，输出空载不接LED灯。）

带外壳形状

实际产品只有2个电位器下面2个图片只供观看外形

带散热片图片
