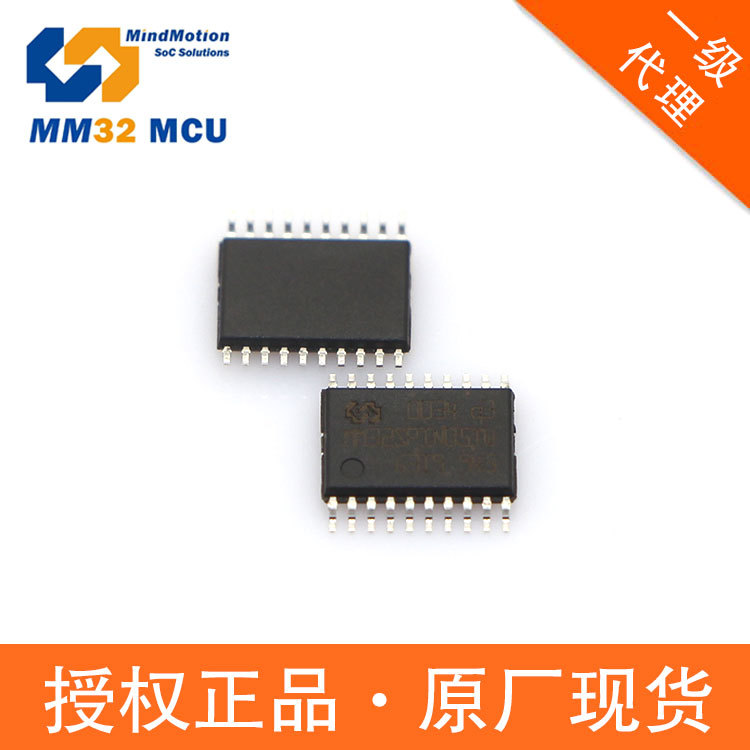

品牌：灵动微

型号：MM32SPIN222C

1.概述

本产品使用高性能的 ARM® Cortex®-M0 为内核的 32 位微控制器，最高工作频率可达72MHz，内置高速存储器，丰富的增强型 I/O 端口和外设连接到外部总线。本产品包含 1个 12 位的 ADC、 1 个比较器、 1 个 16 位通用定时器、 1 个 32 位通用定时器、 3 个 16 位基本定时器、 1 个 16 位高级定时器。还包含标准的通信接口： 1 个 I2C 接口、 1 个 SPI 接口和 1 个 UART 接口。

本产品产品系列工作电压为 3V ∼ 16V，工作温度范围包含-40℃ ∼ +85℃ 常规型和-40℃∼ +105℃ 扩展型。多种省电工作模式保证低功耗应用的要求。

本产品提供 QFN32 共 1 种封装形式。根据不同的封装形式，器件中的外设配置不尽相同。

这些丰富的外设配置，使得本产品微控制器适合于多种应用场合：
• 电机驱动和应用控制
• 医疗和手持设备
• PC 游戏外设和 GPS 平台
• 工业应用：可编程控制器（PLC）、变频器、打印机和扫描仪
• 警报系统、视频对讲、和暖气通风空调系统等

2.产品特性

• 内核与系统
– 32 位 ARM® Cortex®-M0 处理器内核
– 最高工作频率可达 72MHz
– 单指令周期 32 位硬件乘法器
– 硬件除法器 (32Bit)
• 栅极驱动器 (GATE-DRIVER)
– 工作电压范围： 3V ∼ 16V
– 三相栅极驱动器
– 驱动电流：最大 1.5A(Continuous)
– UVLO 保护
– Total Driver H+L Rdson:0.75Ω
– 集成 5V LDO 线性稳压器，支持输出 5V 电压给 MCU 和外部电路
• 存储器
– 高达 32K 字节的闪存程序存储器
– 高达 4K 字节的 SRAM
• 时钟、复位和电源管理
– 2.0V ∼ 5.5V 供电
– 上电/断电复位（POR/PDR）、可编程电压监测器（PVD）
– 外部 2 ∼ 24MHz 高速晶体振荡器
– 内嵌经出厂调校的 48/72MHz 高速振荡器
– 内嵌 40KHz 低速振荡器
• 低功耗
– 睡眠、停机和待机模式
• 1 个 12 位模数转换器， 1μS 转换时间（多达 9 个输入通道）
– 转换范围： 0 ∼ VDDA
– 支持采样时间和分辨率配置
– 片上温度传感器
– 片上电压传感器
• 1 个比较器
• 5 通道 DMA 控制器
– 支持的外设： Timer、 UART、 I2C、 SPI 和 ADC
• 多达 13 个快速 I/O 端口：
– 所有 I/O 口可以映像到 16 个外部中断
– 所有端口均可输入输出 5V 信号
• 调试模式
– 串行单线调试（SWD）
• 多达 9 个定时器
– 1 个 16 位 4 通道高级控制定时器，有 4 通道 PWM 输出，以及死区生成和紧急停止功能
– 1 个 16 位定时器和 1 个 32 位定时器，有高达 4 个输入捕获/输出比较，可用于 IR 控制解码
– 2 个 16 位定时器，有 1 个输入捕获/输出比较和 1 个 OCN，死区生成，紧急停止，调制器门电路用于 IR 控制
– 1 个 16 位定时器，有 1 个输入捕获/输出比较
– 2 个看门狗定时器（独立的和窗口型的）
– 1 系统时间定时器： 24 位自减型计数器
• 多达 3 个通信接口
– 1 个 UART 接口
– 1 个 I2C 接口
– 1 个 SPI 接口
• 96 位的芯片唯一 ID（UID）
• 采用 QFN32 封装
