产品概述

KDJS-6全自动绝缘靴（手套绝缘杆）耐压试验装置是绝缘靴（手套、绝缘杆）批量试验的专用设备，有效地解决了以往不规则的测试方法，简化了测试程序，提高了检测速度，减轻了检测强度，保障了检测人员的安全，可靠地鉴别绝缘手套（靴、绝缘杆）的泄漏电流，绝缘老化和工频耐压等参数，可同时检测六只绝缘手套（靴、绝缘杆）。

绝缘靴和绝缘手套是电力系统操作和检修常用的安全防护用具，DL408《电业安全工作规程》规定了绝缘靴及绝缘手套等常用安全工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验，周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。

KDJS-6绝缘靴绝缘手套试验台采用多路高压泄流测量技术实现了安全测量高压泄漏电流的目的。通过本技术的应用，测试仪与高压系统隔离，不仅可以精确测量多路高压泄漏电流，而且确保了试验人员的人身安全。

为了提高工作效率，一次可以同时进行6只试品的试验，为避免重复试验，采用高压分断技术，试验过程中可以将击穿的试品脱离高压试验系统，没有击穿的试品继续试验直到完成试验。

采用微电子处理技术，全部使用过程可提前进行设置，中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。

接入0～220V电源，根据电磁感应原理，使变压器产生0～100kV工频高压至各电极，使绝缘靴（手套、绝缘杆）获得规定的试验电压，根据绝缘靴（手套、绝缘杆）试验规程，读取、记录测试参数。

技术指标
1．测试数量：每次6只
2．额定容量：0～10kVA
3．输入电压：AC220V±10% 50Hz±1
4．输出电压：AC 0～100kV
5．电压分辨率：0.1kV
6．升压速度：0.5kV/S ～ 5kV/S（选配）
7．低压电流：0～15A
8．电流允许误差：＜±（0.2%I+0.02%Imax）
9．泄漏电流：0～25.0mA
10．电压测量准确度：±2%（±3个字）
11．电流测量准确度：±2%（±3个字）
12．测量数据：可显示打印每只被试品电压值；泄漏电流值
13．过流保护；过压保护；自定义时间、电压、泄漏电流值
14．计时范围：0-999H
15．测试过程一次性完成时间：约75秒
16．环境温度：－20℃至50℃

产品特点

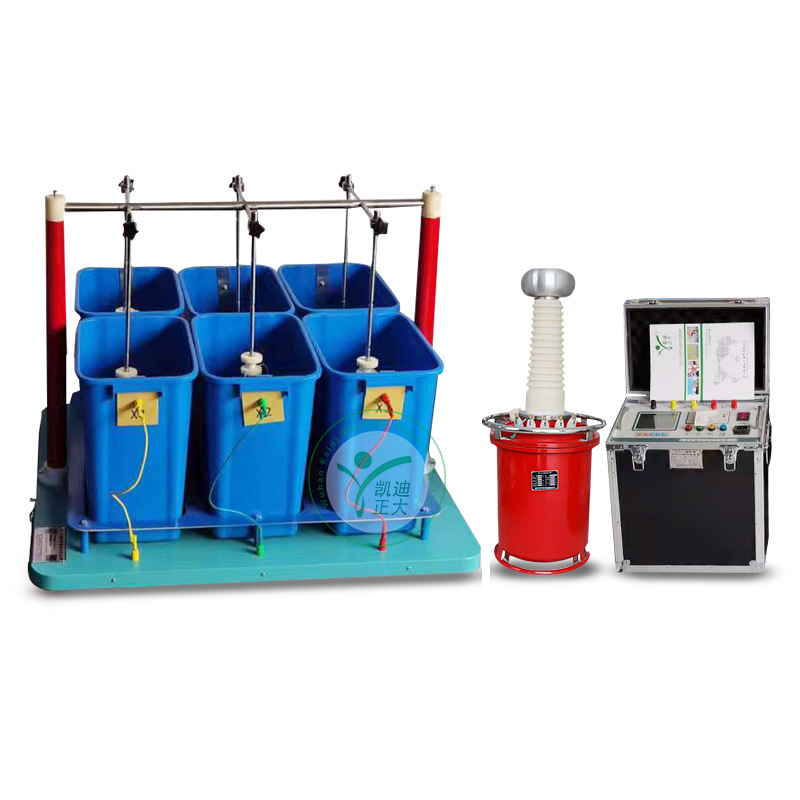

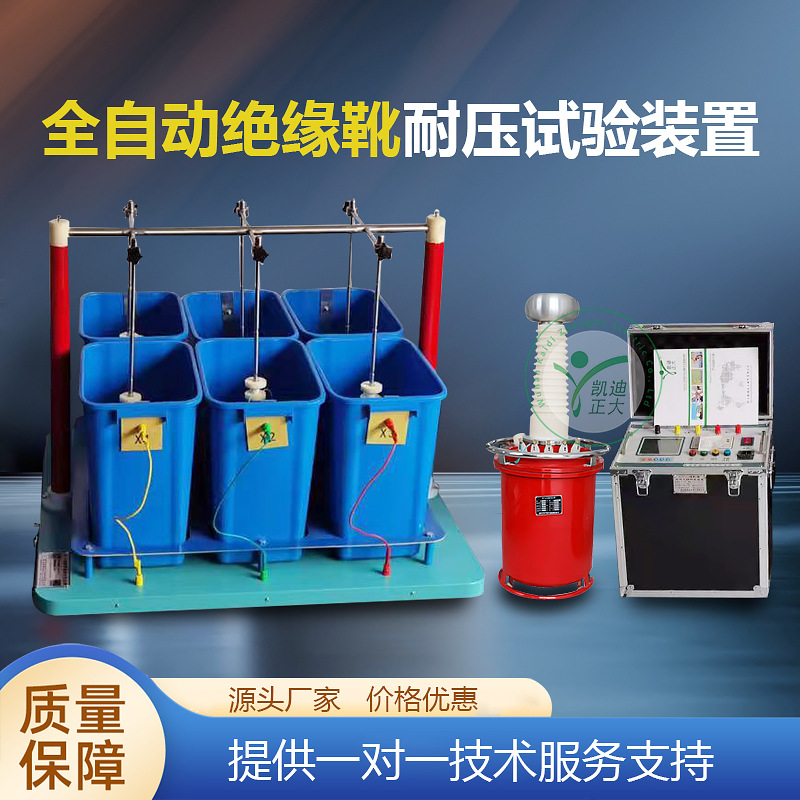

1．组成部分：智能升压操作箱（台）、干式试验变压器、移动托架盛水水槽、绝缘杆支架（选配件）。

2．六只试验桶，可同时检测六只绝缘靴、手套；8-12节绝缘杆（以加配绝缘杆耐压测试架为准）。

3.LCD液晶显示器、高速热敏打印机。

4.高压电压、高压电流、低压电压、低压电流4路测量方式，高精度传感器和高性能14位AD采集芯片。

5.人机对话全键盘操作方式，智能化工作过程,可选自动方式和手动方式。

6.实时显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，显示直观明了。

7.完善的过压、过流保护，可设定输出电压、高压电流上限、低压电流上限和计时时间。

8.具有回零检测功能，回零确定后才可进行试验，安全可靠。

9.具有绝缘电阻测试功能，直接反映被试品绝缘强度。

10.逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。

11.超过设定高压电流或低压电流时自动切断电压输出，降压回零，并发生声光报警。

12.软链条高压电极，可调节电极高度。

13.测量数据：可显示打印每只被试品电压值；泄漏电流值。

14.过流保护；过压保护；自定义时间、电压、泄漏电流值。
