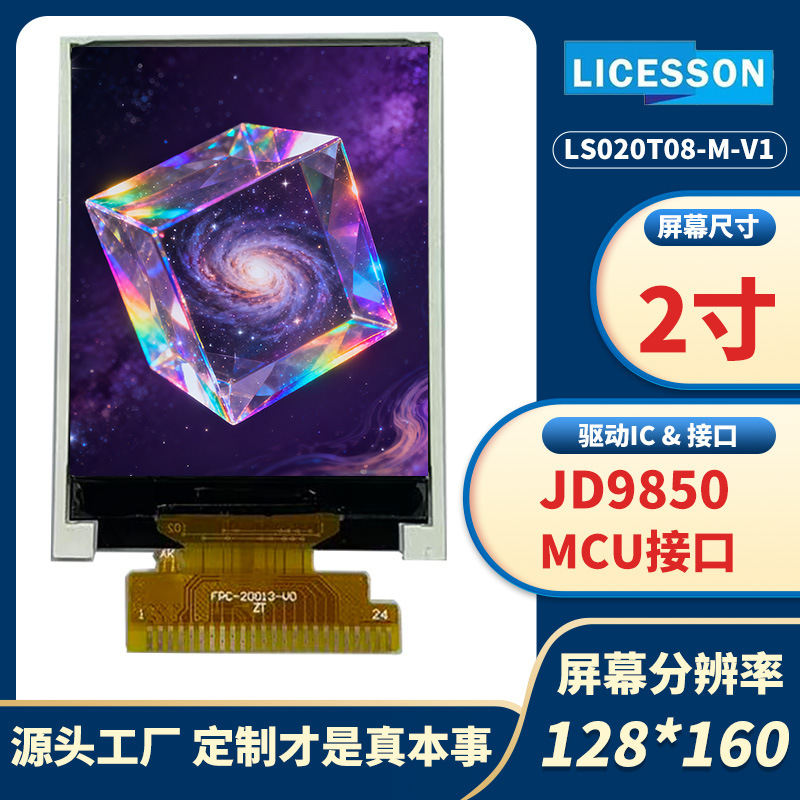

LS020T08-M-V1 2.0英寸 TFT液晶屏模块 规格参数
⚙️ 基本信息
| 面板型号 |
LS020T08-M-V1 |
| 屏幕尺寸 |
2.0 英寸 |
| 分辨率 |
128(RGB) × 160 |
| 显示颜色 |
262K 色 |
| 视角方向 (灰阶反转) |
TN (12点钟方向) |
| 显示类型 |
a-Si TFT, 透射式 (Transmissive) |
| 模块类型 |
COG+FPC+B/L |
| 驱动IC |
JD9850 |
| 输入数据 |
8bit 8080 并行 |

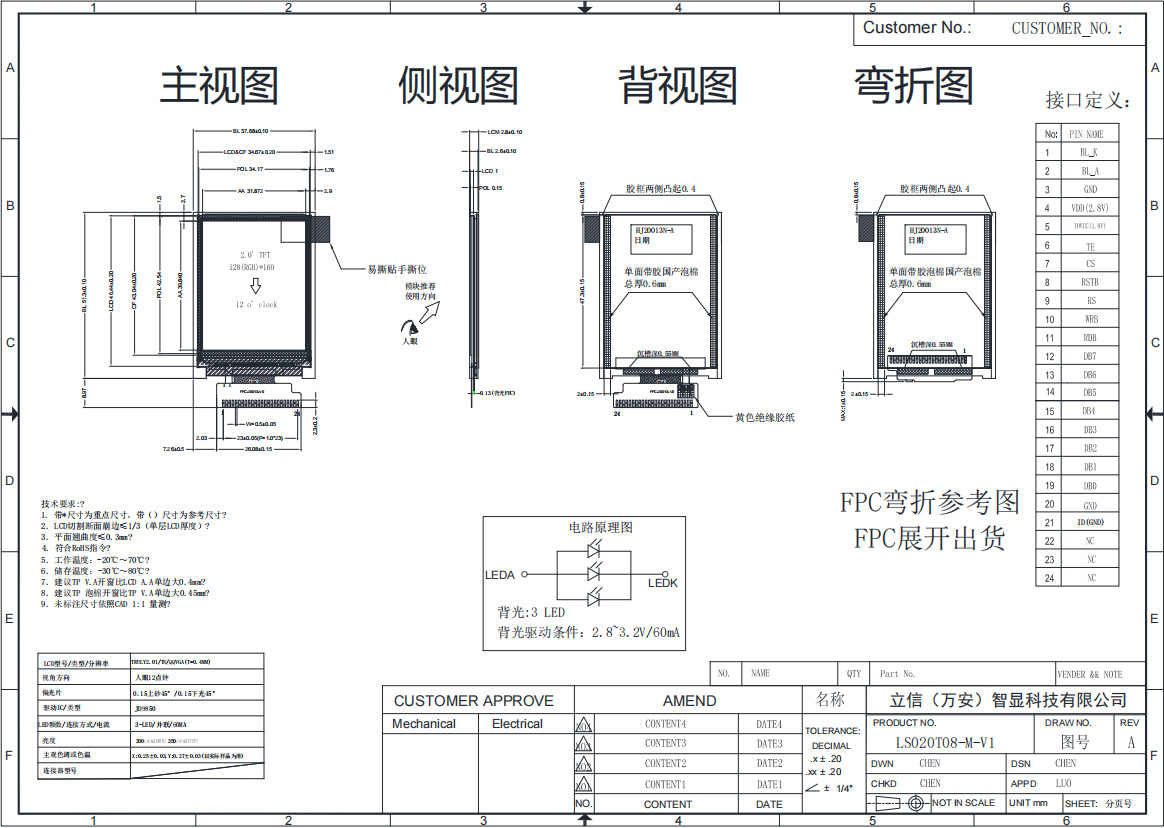

📐 机械尺寸
| 模块尺寸 (H×V×D) |
37.68 × 51.3 × 2.8 mm |
| 有效区域 (AA, H×V) |
31.87 × 39.84 mm |
| 像素数 |
128(RGB) × 160 像素 |
💡 光学特性
| 典型亮度 |
350 cd/m² (I_F=60mA) |
| 响应时间 (Tr+Tf) |
Typ. 30 ms, Max. 40 ms |
| 对比度 (CR) |
Typ. 400, Min. 200 |
| 透光率 (T%) |
Typ. 6.1% |
| 可视角度 (CR>10) |
上/下: 45°/25°；左/右: 45°/45° |
| 白光色坐标 (CIE1931) |
Wx: 0.304, Wy: 0.340 |
| 背光类型 |
3颗白光LED 并联 |
| 背光驱动条件 |
IF=60mA, Vf=2.8~3.2V (典型值) |
🔌 电气与接口
| 供电电压 (VCC) |
2.6V ~ 3.6V |
| 接口电源 (IOVCC) |
1.65V ~ 3.3V |
| 信号接口 |
8bit 8080 并行 (24 Pin FPC) |
| 输入电平 |
VIL: ≤ 0.3*IOVCC; VIH: ≥ 0.7*IOVCC |
🌡️ 环境与可靠性
| 工作温度 |
-20°C ~ +70°C |
| 存储温度 |
-30°C ~ +80°C |
| RoHS |
符合 |
🎯 适用细分应用场景（2.01英寸小尺寸）
| 🏠 智能家居 |
智能温控器、智能开关面板、智能门锁显示屏、小家电控制屏 |
| 📱 手持终端 |
对讲机、手持条码扫描器、RFID手持终端、数据采集器 |
| 🏥 便携医疗 |
血糖仪、血压计、血氧仪、便携式监护仪 |
| 🔬 仪器仪表 |
万用表、示波器、实验仪器面板 |
| 📡 安防通信 |
可视门铃、安防门禁对讲系统、楼宇对讲室内机 |
| 🛗 楼宇电梯 |
电梯楼层显示屏、楼宇信息引导屏 |
| 🚗 车载显示 |
车载后视显示器、倒车雷达显示、车载娱乐系统副屏 |
| 🌐 物联网IoT |
物联网智能终端、传感器数据显示屏、智能仪表 |
| 🖥️ 开发评估 |
单片机开发板、树莓派扩展屏、Arduino显示模块 |
⚠️ 注意：以上参数均来源于精准匹配的官方规格书 (LS020T08-M-V1(SPEC).pdf, Revision: 1.0)。该型号为2.01英寸小尺寸显示模块，采用8bit 8080并行接口和JD9850驱动IC，典型亮度350 cd/m²。可广泛应用于智能家居面板、手持终端、便携医疗、仪器仪表、安防门禁、电梯楼层、车载后视及物联网终端等多种小尺寸嵌入式应用场景。实际使用请以样品或合同为准。部分光学参数为典型值，实际值可能存在±5%的偏差。该模块符合RoHS环保要求。
立信智显 - 中、小尺寸TFT量产产品列表
专业显示解决方案提供商 | 品质保障 | 专业定制
中小尺寸 TFT显示 IPS/ADS技术 宽温工作 多种信号类型 个性化定制
| 序号 | 产品型号 | 尺寸 | 分辨率 | 显示类型 | 工作温度 | 信号类型 | AA区尺寸 | 外形尺寸 | PIN脚 |
|---|
| 1 |
LS071I01-S-V1 |
0.71/圆形 |
160*160 |
IPS |
-20~70℃ |
4WSPI |
18(H)*18(V) |
20.12(H)*22.3(V)*1.9(D) |
插接12PIN |
| 2 |
LS096I05-S-V1 |
0.96 |
80*160 |
ADS |
-20~70℃ |
4WSPI |
10.8(H)*21.7(V) |
13.5(H)*27.95(V)*2.01(D) |
插接8PIN |
| 3 |
LS012I03-M-V2 |
1.2/圆形 |
240*240 |
ADS |
-10~60℃ |
8MCU |
30.24(H)*30.24(V) |
32.54(H)*34.31(V)*1.56(D) |
插接18PIN |
| 4 |
LSI0128HG002B |
1.28/圆形 |
240*240 |
ADS |
-10~60℃ |
4WSPI |
32.4(H)*32.4(V) |
35.6(H)*37.74(V)*1.6(D) |
15PIN |
| 5 |
LSI0128HG003A |
1.28/圆形 |
240*240 |
ADS |
-10~60℃ |
16MCU |
32.4(H)*32.4(V) |
35.6(H)*37.74(V)*1.6(D) |
31PIN |
| 6 |
LSCI013CDTM0A1.1 |
1.3 |
240*240 |
ADS |
-10~60℃ |
4WSPI |
23.4(H)*23.4(V) |
33(H)*38.6(V)*3.51(D) |
16PIN |
| 7 |
LS0144T03-S-V1 |
1.44 |
128*128 |
TN |
-10~60℃ |
4WSPI |
25.5(H)*26.5(V) |
27.9(H)*32.64(V)*2.1(D) |
焊接13PIN |
| 8 |
LS0144T05-S-V1 |
1.44 |
128*128 |
TN |
-10~60℃ |
4WSPI |
25.5(H)*26.5(V) |
29.5(H)*36.5(V)*2.5(D) |
插接10PIN |
| 9 |
LS0147I02-S-V3 |
1.47 |
172*320 |
ADS |
-10~60℃ |
4WSPI |
17.65(H)*32.83(V) |
19.65(H)*36.76(V)*1.56(D) |
24PIN |
| 10 |
LS015I01-QS-V1 |
1.5/圆形 |
360*360 |
IPS |
-20~70℃ |
QSPI |
38.16(H)*38.16(V) |
40.46(H)*41.96(V)*2.16(D) |
插接16PIN |
| 11 |
LS016I01-MP-V1 |
1.6/圆形 |
400*400 |
ADS |
-10~70℃ |
MIPI |
39.84(H)*39.84(V) |
42.14(H)*44.23(V)*1.9(D) |
12PIN |
| 12 |
LSL018I01-QS-V1 |
1.8/圆形 |
360*360 |
ADS |
-20~70℃ |
QSPI |
45.68(H)*45.68(V) |
69.00(H)*69.66(V)*3.11(D) |
插接10PIN |
| 13 |
LSC018I02-QS-V1 |
1.8/圆形 |
360*360 |
ADS |
-20~70℃ |
QSPI |
45.68(H)*45.68(V) |
69.00(H)*69.66(V)*3.11(D) |
插接16PIN |
| 14 |
LS0177T02-S-V1 |
1.77 |
128*160 |
TN |
-10~60℃ |
4WSPI |
28.03(H)*35.04(V) |
34.7(H)*46.7(V)*2.5(D) |
焊接14PIN |
| 15 |
LS020T08-M-V1 |
2 |
128*160 |
TN |
-20~70℃ |
8MCU |
31.87(H)*39.84(V) |
37.68(H)*51.3(V)*2.8(D) |
焊接24PIN |
| 16 |
LSC020I09-R-V2 |
2 |
240*320 |
IPS |
-10~60℃ |
6BIT RGB |
30.6(H)*40.8(V) |
39.24(H)*59.24(V)*3.38(D) |
插接24PIN |
| 17 |
QV021Y10 |
2.1/圆形 |
360*360 |
IPS |
-20~70℃ |
/ |
/ |
/ |
/ |
| 18 |
LS022T04-R-V1 |
2.2 |
240*320 |
TN |
-20~70℃ |
6BIT RGB |
33.84(H)*45.12(V) |
40.1(H)*55.2(V)*2.33(D) |
插接40PIN |
| 19 |
LSR024T13-S-V1 |
2.4 |
240*320 |
TN |
-20~70℃ |
4WSPI |
36.72(H)*48.96(V) |
42.72(H)*60.26(V)*3.55(D) |
插接18PIN |
| 20 |
LS024T04-M-V1 |
2.4 |
240*320 |
TN |
-20~70℃ |
SPI/MCU |
36.72(H)*48.96(V) |
42.72(H)*60.26(V)*2.15(D) |
插接40PIN |
| 21 |
LSC024I09-MP-V1 |
2.4 |
240*320 |
ADS |
-20~70℃ |
MIPI |
36.72(H)*48.96(V) |
49.6(H)*67.9(V)*4.08(D) |
25PIN |
| 22 |
LS028T10-M-V1 |
2.8 |
240*320 |
TN |
-20~70℃ |
SPI/8MCU |
43.2(H)*57.6(V) |
50.0(H)*69.1(V)*2.3(D) |
插接24PIN |
| 23 |
LSC030I06-MP-V1 |
2.96 |
360*640 |
IPS |
-20~70℃ |
MIPI |
36.72(H)*65.28(V) |
42.64(H)*74.52(V)*2.1(D) |
插接25PIN |
| 24 |
LS032I03-R-V1 |
3.2 |
240*320 |
IPS |
-20~70℃ |
6BIT RGB |
48.6(H)*64.8(V) |
55.05(H)*75.20(V)*2.84(D) |
插接45PIN |
| 25 |
LS035I01-R-V1 |
3.5 |
320*480 |
ADS |
-20~70℃ |
18RGB |
55.44(H)*98.64(V) |
54.5(H)*80(V)*2.2(D) |
40PIN |
| 26 |
LS035I03-MP-V1 |
3.5 |
640*480 |
ADS |
-20~70℃ |
4MIPI |
70.08(H)*52.56(V) |
76.84(H)*63.84(V)*2.99(D) |
30PIN |
| 27 |
LSC040I01-R-V1 |
3.95 |
480*480 |
ADS |
-20~70℃ |
18RGB |
71.86(H)*70.18(V) |
84.2(H)*84.2(V)*3.14(D) |
40PIN |
| 28 |
LS0397I03-MP-V1 |
3.97 |
480*800 |
ADS |
-20~70℃ |
MIPI |
51.84(H)*86.4(V) |
55.64(H)*94.1(V)*2.2(D) |
33PIN |
| 29 |
LXT043QHXC-P40-C |
4.3 |
480*272 |
TN |
-20~70℃ |
24RGB |
95.04(H)*53.86(V) |
105.5(H)*67.2(V)*2.6(D) |
40PIN |
| 30 |
LSI045FW-MP026V2 |
4.5 |
480*854 |
ADS |
-20~70℃ |
MIPI |
55.44(H)*98.64(V) |
61(H)*107.4(V)*3.2(D) |
40PIN |
| 31 |
LSCI050HD-MP5013-WYX |
5 |
720*1280 |
ADS |
-20~70℃ |
MIPI |
62.1(H)*110.4(V) |
87.5(H)*141.5(V)*3.45(D) |
40PIN |
| 32 |
LS050I03-MP-V1 |
5 |
1080*1920 |
ADS |
-20~70℃ |
MIPI |
61.64(H)*109.58(V) |
75.88(H)*119.47(V)*2.75(D) |
40PIN |
| 33 |
LS055I01-MP-V1 |
5.5 |
1080*1920 |
ADS |
-20~70℃ |
MIPI |
68.04(H)*120.96(V) |
71.04(H)*129.67(V)*1.69(D) |
30PIN |
| 34 |
LSC062I02-MP-V2 |
6.2 |
480*1280 |
ADS |
-20~70℃ |
MIPI |
54.43(H)*146.65(V) |
67.25(H)*161.7(V)*3.58(D) |
39PIN |
| 35 |
LS070I07-M-V1 |
7 |
1024*600 |
ADS |
-20~70℃ |
MIPI |
154.2144(H)*85.92(V) |
164.9(H)*100(V)*2.8(D) |
30PIN |
| 36 |
LS070T06-R-V1 |
7 |
800*480 |
TN |
-20~70℃ |
24RGB |
154.08(H)*85.92(V) |
164.86(H)*99.96(V)*3.5(D) |
50PIN |
| 37 |
LS070T08-R-V1 |
7 |
1024*600 |
ADS |
-20~70℃ |
24RGB |
154.08(H)*85.92(V) |
164.9(H)*100(V)*3.25(D) |
50PIN |
| 38 |
LSC080I05-MP-V1 |
8 |
800*1280 |
ADS |
-20~70℃ |
MIPI |
107.64(H)*172.22(V) |
137.33(H)*199.16(V)*6.75(D) |
40PIN |
| 39 |
LSC101I33-MP-V1 |
10.1 |
800*1280 |
ADS |
-20~70℃ |
MIPI |
135.36(H)*216.58(V) |
143.1(H)*228.7(V)*2.47(D) |
40PIN |
| 40 |
LSC101I34-MP-V1 |
10.1 |
800*1280 |
ADS |
-20~70℃ |
MIPI |
135.36(H)*216.58(V) |
159.61(H)*240.83(V)*4.2(D) |
40PIN |
