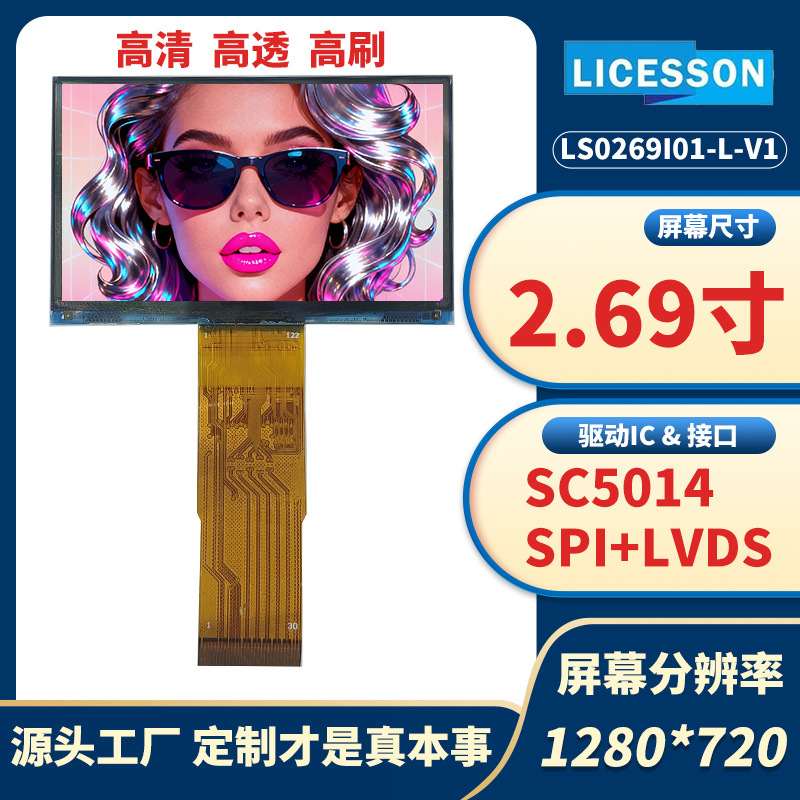

LS0269I02-L-V1 2.69英寸透射式TFT液晶屏规格参数（投影仪专用）

⚙️ 基本信息

面板型号	LS0269I02-L-V1
屏幕尺寸	2.69 英寸
分辨率	1280(RGB) × 720 (HD)
显示颜色	16.7M 色
显示类型	透射式 a-Si TFT-LCD, IPS
应用市场	投影仪专用 (透射式面板，需外部光学引擎)
模块类型	COG+FPC (无背光单元)
信号接口	LVDS
驱动IC	SC5014CBN

⚠️ 产品特殊说明：投影仪专用面板

LS0269I02-L-V1 是一种透射式LCD面板，专为投影仪光学引擎设计。它与普通TFT液晶屏模块的关键区别如下：

无背光设计：该面板没有内置背光单元。它需要通过投影仪内部的高功率光源（如LED灯或激光）来提供照明，光线穿透面板后被投影镜头放大投射到屏幕上。
透射式结构：面板设计为高透光率，以便让外部光源最大限度地通过，从而保证投影画面的亮度。
薄型化：模块厚度仅1.3mm，便于集成到紧凑的投影仪光路设计中。
扫描方向控制：提供了UPDN（扫描上下方向）和DIR（扫描左右方向）引脚，可根据光学引擎需求灵活调整画面方向。

需要外部配套：您需要提供LVDS信号源、外部照明光源、投影镜头及相应的光学系统和外壳，才能构成一个完整的投影仪。

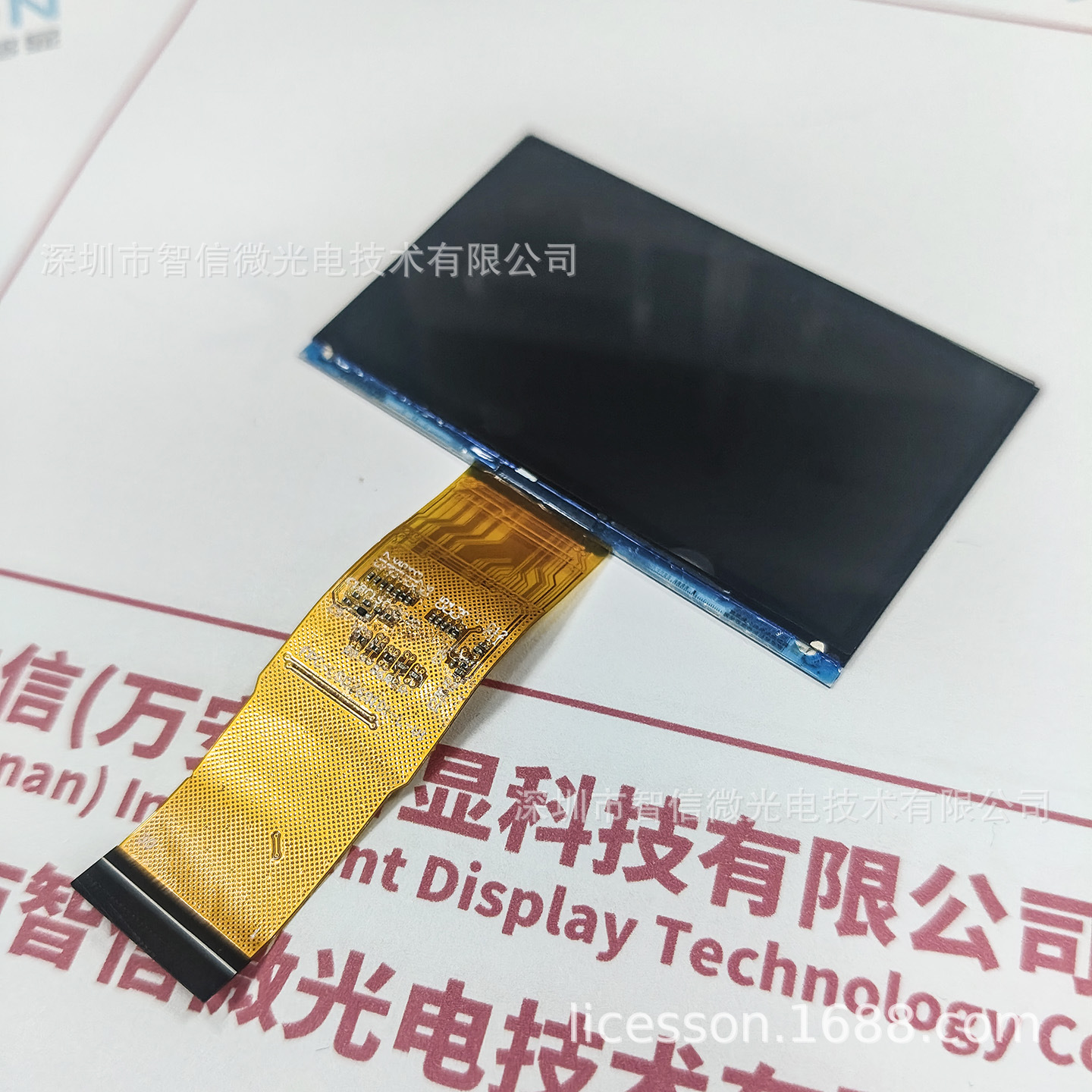

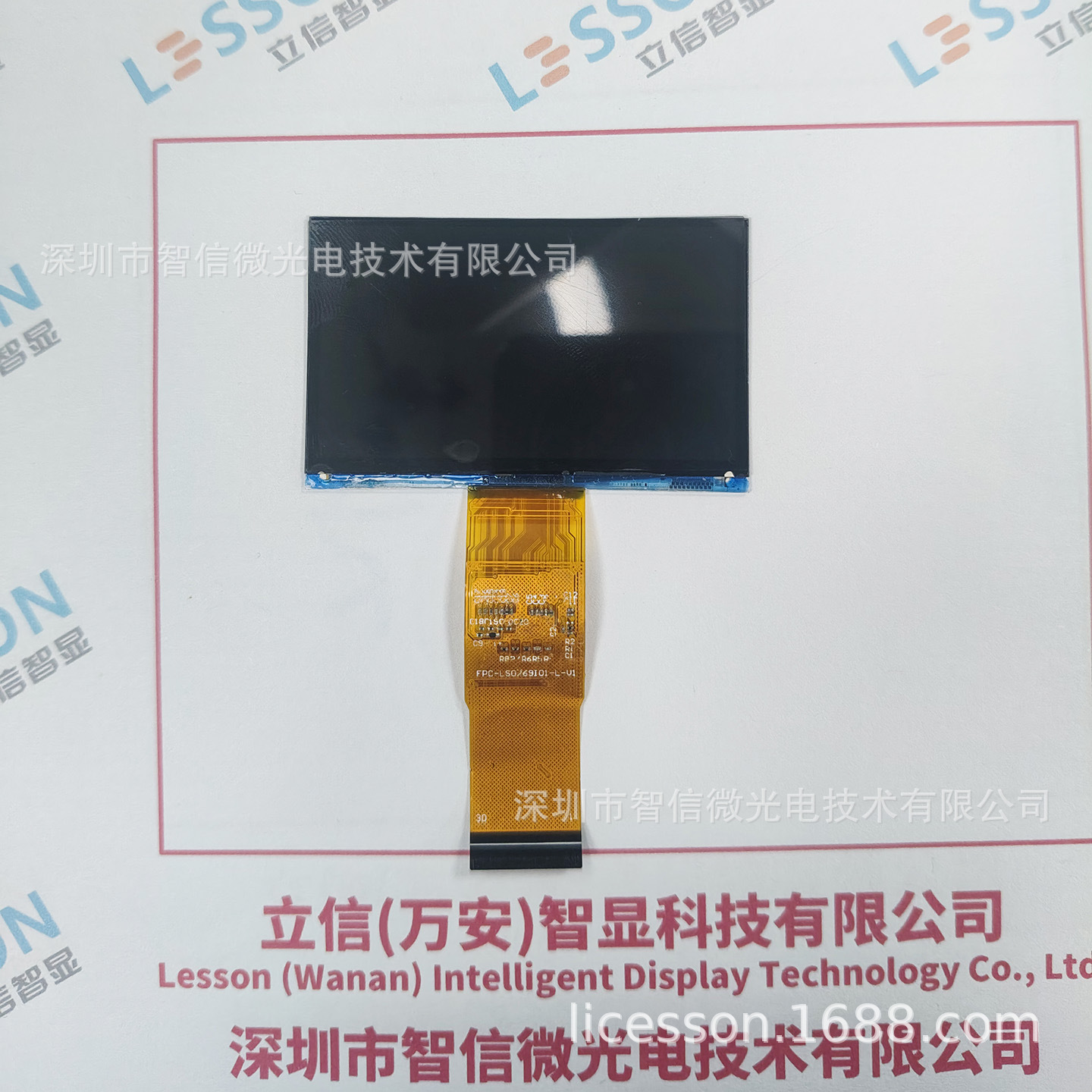

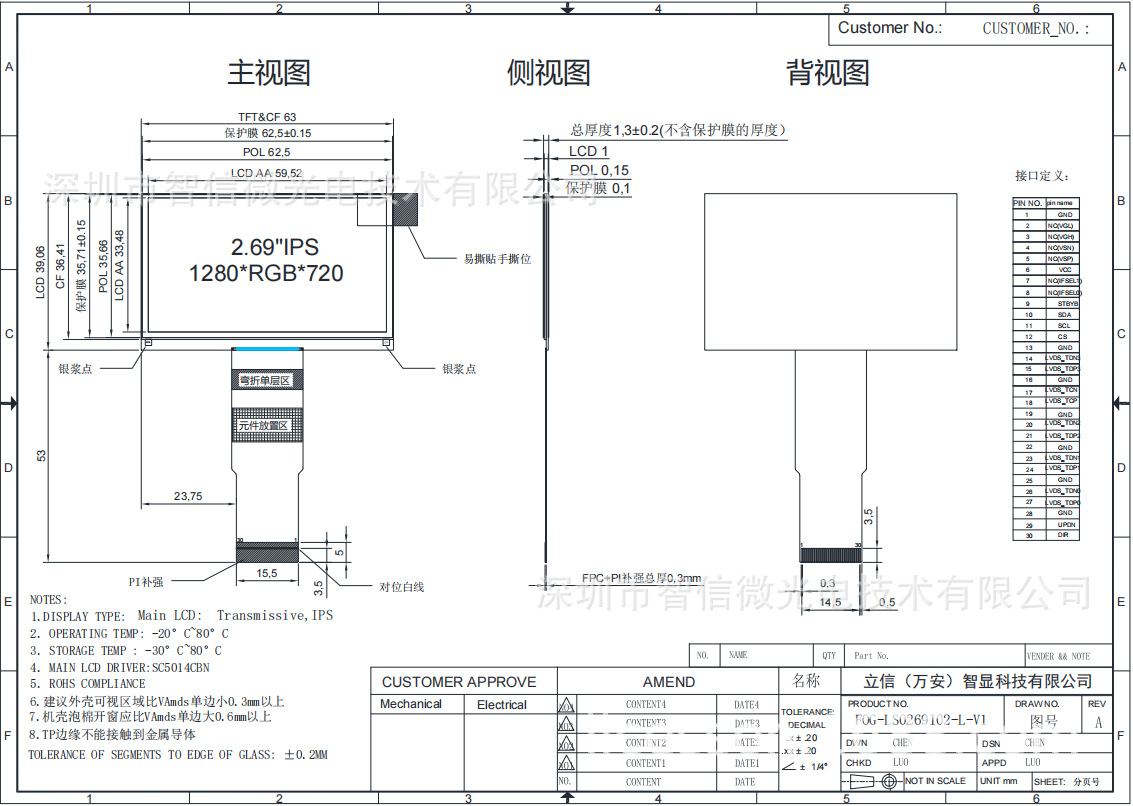

📐 机械尺寸

模块尺寸 (H×V×D)	63 × 39.06 × 1.3 mm (不含保护膜)
有效区域 (AA, H×V)	59.52 × 33.48 mm
像素数	1280(RGB) × 720 像素

🔌 电气特性

供电电压 (VCC)	3.0V ~ 3.6V (典型 3.3V)
I/O电源 (VDDI)	2.85V ~ 3.6V (典型 3.3V)
输入电平 (H)	VIH: ≥ 0.8*VCC
输入电平 (L)	VIL: ≤ 0.2*VCC
LVDS差分输入高阈值	RxVTH: 最大 0.1V
LVDS差分输入低阈值	RxVTL: 最小 -0.1V
LVDS共模输入电压	RxVCM: 1.2V (典型)
PLL唤醒时间	最大 150 μs

🌡️ 环境与可靠性

工作温度	-20°C ~ +80°C
存储温度	-30°C ~ +80°C
RoHS	符合

🎯 适用细分应用场景（透射式投影仪光学引擎）

📽️ 智能微投	家用智能投影仪（LED/激光光源）、便携式微型投影仪
🚗 车载投影	车载抬头显示(HUD)、车载娱乐系统副屏投影、车载智能后视镜
🏭 工业投影	机器视觉检测投影、工业激光打标光路、3D扫描投影系统
🎮 增强现实	AR眼镜/头盔光学引擎、VR头显、智能眼镜投影显示
🏢 商务教育	教育培训投影仪、商务会议超短焦投影机
🎬 数字影院	家用影院级投影仪、激光电视光引擎组件
🔬 科研开发	投影光引擎开发评估板、光学实验教学设备、FPGA投影演示系统

⚠️ 注意：以上参数均来源于精准匹配的官方规格书 (LS0269I02-L-V1(SPEC).pdf, Revision: 1.0, 发布时间: 2025-12-18)。该型号为2.69英寸透射式a-Si TFT-LCD面板，采用LVDS接口，驱动IC为SC5014CBN，驱动接口逻辑为3.3V。该面板本身不含任何背光和光学投射元件，需要客户自行设计外部高亮度光源及光路系统，并搭配投影镜头来实现成像。

关键设计建议：

该面板的工作温度范围较宽 (-20~80°C)，适合车载等高温环境。
推荐电源上电时序：先提供VDDI和VCC，然后提供LVDS信号。
扫描方向可通过UPDN和DIR引脚进行灵活配置。
机械尺寸公差为±0.2mm，外壳设计时需预留合理的配合间隙。

实际使用请以样品或最终合同为准。该面板符合RoHS环保要求。

undefined

立信智显 - 中、小尺寸TFT量产产品列表

专业显示解决方案提供商 | 品质保障 | 专业定制

中小尺寸 TFT显示 IPS/ADS技术宽温工作多种信号类型个性化定制

序号	产品型号	尺寸	分辨率	显示类型	工作温度	信号类型	AA区尺寸	外形尺寸	PIN脚
1	LS071I01-S-V1	0.71/圆形	160*160	IPS	-20~70℃	4WSPI	18(H)*18(V)	20.12(H)22.3(V)1.9(D)	插接12PIN
2	LS096I05-S-V1	0.96	80*160	ADS	-20~70℃	4WSPI	10.8(H)*21.7(V)	13.5(H)27.95(V)2.01(D)	插接8PIN
3	LS012I03-M-V2	1.2/圆形	240*240	ADS	-10~60℃	8MCU	30.24(H)*30.24(V)	32.54(H)34.31(V)1.56(D)	插接18PIN
4	LSI0128HG002B	1.28/圆形	240*240	ADS	-10~60℃	4WSPI	32.4(H)*32.4(V)	35.6(H)37.74(V)1.6(D)	15PIN
5	LSI0128HG003A	1.28/圆形	240*240	ADS	-10~60℃	16MCU	32.4(H)*32.4(V)	35.6(H)37.74(V)1.6(D)	31PIN
6	LSCI013CDTM0A1.1	1.3	240*240	ADS	-10~60℃	4WSPI	23.4(H)*23.4(V)	33(H)38.6(V)3.51(D)	16PIN
7	LS0144T03-S-V1	1.44	128*128	TN	-10~60℃	4WSPI	25.5(H)*26.5(V)	27.9(H)32.64(V)2.1(D)	焊接13PIN
8	LS0144T05-S-V1	1.44	128*128	TN	-10~60℃	4WSPI	25.5(H)*26.5(V)	29.5(H)36.5(V)2.5(D)	插接10PIN
9	LS0147I02-S-V3	1.47	172*320	ADS	-10~60℃	4WSPI	17.65(H)*32.83(V)	19.65(H)36.76(V)1.56(D)	24PIN
10	LS015I01-QS-V1	1.5/圆形	360*360	IPS	-20~70℃	QSPI	38.16(H)*38.16(V)	40.46(H)41.96(V)2.16(D)	插接16PIN
11	LS016I01-MP-V1	1.6/圆形	400*400	ADS	-10~70℃	MIPI	39.84(H)*39.84(V)	42.14(H)44.23(V)1.9(D)	12PIN
12	LSL018I01-QS-V1	1.8/圆形	360*360	ADS	-20~70℃	QSPI	45.68(H)*45.68(V)	69.00(H)69.66(V)3.11(D)	插接10PIN
13	LSC018I02-QS-V1	1.8/圆形	360*360	ADS	-20~70℃	QSPI	45.68(H)*45.68(V)	69.00(H)69.66(V)3.11(D)	插接16PIN
14	LS0177T02-S-V1	1.77	128*160	TN	-10~60℃	4WSPI	28.03(H)*35.04(V)	34.7(H)46.7(V)2.5(D)	焊接14PIN
15	LS020T08-M-V1	2	128*160	TN	-20~70℃	8MCU	31.87(H)*39.84(V)	37.68(H)51.3(V)2.8(D)	焊接24PIN
16	LSC020I09-R-V2	2	240*320	IPS	-10~60℃	6BIT RGB	30.6(H)*40.8(V)	39.24(H)59.24(V)3.38(D)	插接24PIN
17	QV021Y10	2.1/圆形	360*360	IPS	-20~70℃	/	/	/	/
18	LS022T04-R-V1	2.2	240*320	TN	-20~70℃	6BIT RGB	33.84(H)*45.12(V)	40.1(H)55.2(V)2.33(D)	插接40PIN
19	LSR024T13-S-V1	2.4	240*320	TN	-20~70℃	4WSPI	36.72(H)*48.96(V)	42.72(H)60.26(V)3.55(D)	插接18PIN
20	LS024T04-M-V1	2.4	240*320	TN	-20~70℃	SPI/MCU	36.72(H)*48.96(V)	42.72(H)60.26(V)2.15(D)	插接40PIN
21	LSC024I09-MP-V1	2.4	240*320	ADS	-20~70℃	MIPI	36.72(H)*48.96(V)	49.6(H)67.9(V)4.08(D)	25PIN
22	LS028T10-M-V1	2.8	240*320	TN	-20~70℃	SPI/8MCU	43.2(H)*57.6(V)	50.0(H)69.1(V)2.3(D)	插接24PIN
23	LSC030I06-MP-V1	2.96	360*640	IPS	-20~70℃	MIPI	36.72(H)*65.28(V)	42.64(H)74.52(V)2.1(D)	插接25PIN
24	LS032I03-R-V1	3.2	240*320	IPS	-20~70℃	6BIT RGB	48.6(H)*64.8(V)	55.05(H)75.20(V)2.84(D)	插接45PIN
25	LS035I01-R-V1	3.5	320*480	ADS	-20~70℃	18RGB	55.44(H)*98.64(V)	54.5(H)80(V)2.2(D)	40PIN
26	LS035I03-MP-V1	3.5	640*480	ADS	-20~70℃	4MIPI	70.08(H)*52.56(V)	76.84(H)63.84(V)2.99(D)	30PIN
27	LSC040I01-R-V1	3.95	480*480	ADS	-20~70℃	18RGB	71.86(H)*70.18(V)	84.2(H)84.2(V)3.14(D)	40PIN
28	LS0397I03-MP-V1	3.97	480*800	ADS	-20~70℃	MIPI	51.84(H)*86.4(V)	55.64(H)94.1(V)2.2(D)	33PIN
29	LXT043QHXC-P40-C	4.3	480*272	TN	-20~70℃	24RGB	95.04(H)*53.86(V)	105.5(H)67.2(V)2.6(D)	40PIN
30	LSI045FW-MP026V2	4.5	480*854	ADS	-20~70℃	MIPI	55.44(H)*98.64(V)	61(H)107.4(V)3.2(D)	40PIN
31	LSCI050HD-MP5013-WYX	5	720*1280	ADS	-20~70℃	MIPI	62.1(H)*110.4(V)	87.5(H)141.5(V)3.45(D)	40PIN
32	LS050I03-MP-V1	5	1080*1920	ADS	-20~70℃	MIPI	61.64(H)*109.58(V)	75.88(H)119.47(V)2.75(D)	40PIN
33	LS055I01-MP-V1	5.5	1080*1920	ADS	-20~70℃	MIPI	68.04(H)*120.96(V)	71.04(H)129.67(V)1.69(D)	30PIN
34	LSC062I02-MP-V2	6.2	480*1280	ADS	-20~70℃	MIPI	54.43(H)*146.65(V)	67.25(H)161.7(V)3.58(D)	39PIN
35	LS070I07-M-V1	7	1024*600	ADS	-20~70℃	MIPI	154.2144(H)*85.92(V)	164.9(H)100(V)2.8(D)	30PIN
36	LS070T06-R-V1	7	800*480	TN	-20~70℃	24RGB	154.08(H)*85.92(V)	164.86(H)99.96(V)3.5(D)	50PIN
37	LS070T08-R-V1	7	1024*600	ADS	-20~70℃	24RGB	154.08(H)*85.92(V)	164.9(H)100(V)3.25(D)	50PIN
38	LSC080I05-MP-V1	8	800*1280	ADS	-20~70℃	MIPI	107.64(H)*172.22(V)	137.33(H)199.16(V)6.75(D)	40PIN
39	LSC101I33-MP-V1	10.1	800*1280	ADS	-20~70℃	MIPI	135.36(H)*216.58(V)	143.1(H)228.7(V)2.47(D)	40PIN
40	LSC101I34-MP-V1	10.1	800*1280	ADS	-20~70℃	MIPI	135.36(H)*216.58(V)	159.61(H)240.83(V)4.2(D)	40PIN
