说明 :本产品工厂直批.可按客户需求选择（中文/英文/繁体字）的版本

特别的优点：

1、自动滚动屏幕信息，用户无需按键就可以浏览整条信息。

2、自动存储选择的BIOS种类和文字语言。

3、快速翻错误码历史记录，长按PAGE一次上跳5个信息。

注意事项：

●运输过程中液晶屏不可受压，由此失误导致的LCD屏损坏不在保修范围内。

●选择PCI插槽正确插入，因插错槽位烧废诊断卡不在保修范围。

●诊断卡不支持热插拔，不要带电热插拔，由此失误导致损坏不在保修范围内。

●如金手指接触不良，请用橡皮擦擦干净。

●如果屏幕无任何显示，请检查电脑电源+3.3V输出。

●显示“无诊断码”则表示主板没有运行起来。请检查CPU、电源。

●主板的PCI插槽只有一部分代码出现，故建议你获取诊断吗不成功的时候，换另一个PCI插槽。

●可以24小时内快速定制特定BIOS版本出错信息表；客户配合提供文字，可以定制日、韩、德、法、俄文等版本。

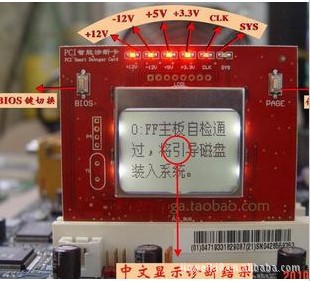

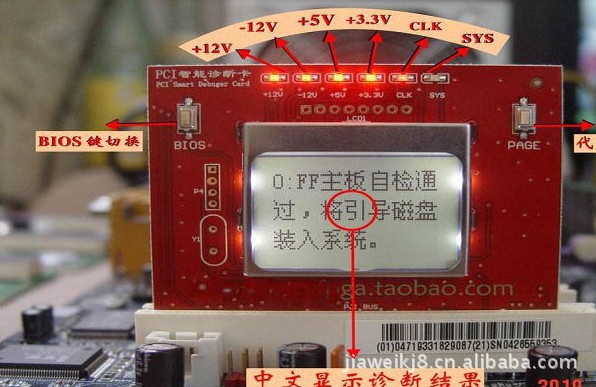

图例LCD显示含义：共18个码，第05个，码制C3，第1页

0x01,"处理器测试,如果测试失败，循环式无限的。",
0x02,"确定诊断的类型（怔常或者制造）,如果键盘缓冲器含有庶据就会失败。",      //正字无法显示。怔字代替，在字库378号字
0x03,"清楚8042键盘控制器复位，发出TEST-KBRD命令（AAH）。"

0x04,"使8042键盘控制器复位，核实TESKBRD。",
0x05,"如果不断重复制造测试1至5，可获得8042控制器状态。",
0x06,"使电路片作初始准备，停用视频，奇偶性，DMA电路片。",
0x07,"处理器测试2，核实CPU寄存器的工作。",
0x08,"使CMOS计时器作初始准备，怔常地更新计时器的循环。"

0x09,"EPROM检查总和且必须等于零才通锅。",
0x0A,"是视频接口作初始准备。",
0x0B,"测试8254芯片的DMA通道0。",
0x0C,"测试8054通道1",
0x0D,"检查CPU速度是否与系统时钟匹配。",
0x0E,"测试CMOS停机字节。",
0x0F,"测试扩展的CMOS。",
0x10,"测试DMA通道0。",
0x11,"测试DMA通道1。",
0x12,"测试DMA页面寄存器。",
0x13,"测试8741键盘控制器接口。",
0x14,"测试存储器跟新触发电路。",
0x15,"测试靠头64K的系统存储器。",
0x16,"建立8259所用的中断矢量表。",
0x17,"调准视频输入/输出工作。",
0x18,"测试视频存储器。",
0x19,"测试第1通道的中断控制器（8259）屏蔽位。",
0x1A,"测试第2通道的中断控制器（8259）屏蔽位。",
0x1B,"测试CMOS电池电平。",
0x1C,"测试CMOS检查总和。",
0x1D,"调定CMOS的配置。",
0x1E,"测定系统存储器的大小，并且把字和CMOS值比较。",
0x1F,"测试64K存储器至最高640K。",
0x20,"测量固定的8259中断位。",
0x21,"维持不可屏蔽中断（NM1）位（奇偶性或输入/输出通道的检查）。",
0x22,"测试8259的中断功能。",
0x23,"测试保护方式,虚拟方式和页面方式。",
0x24,"测试1Mb以上的扩展存储器。",
0x25,"测试绌头一个64K之后的所有存储器。",             //除字无法显示。绌字代替，在字库46号字
0x26,"测试保护方式的例外情况。",
0x27,"确定超高速缓冲存储器的控制或屏蔽RAM。",
0x28,"确定超高速缓冲存储器的控制或者8042键盘控制器。",
0x2A,"使键盘控制器作初始准备。",
0x2B,"使磁碟驱动器和控制器作出初始准备。",
0x2C,"检查串行端口，并使之作出初始准备。",
0x2D,"检查并行端口，并使之作出初始准备。",
0x2E,"使磁盘驱动器和控制器作出初始准备。",
0x2F,"检测庶学协处理器，并使之作出初始准备。",
0x30,"建立基本内存和扩展内存。",
0x31,"检测从C800：0至EFFF:0的选用ROM，并使之作出初始准备。",
0x32,"对主板上COM/LTP/FDD/声音设备等I/O芯片编程使之适合设置值。",
0x3B,"用OPTI电路片（只是486）使辅助超高速缓冲存储器作初始准备。",
0x3C,"建立允许进入CMOS设置的标志。",
0x3D,"初始化键盘/PS2鼠标/PNP设备及总内存节点。",
0x3E,"尝试打开L2高速缓存。",
0x41,"中断已打开，将初始化庶据以便于0：0检测内存变换（中断控制器或内存不良）。",
0x42,"显示窗口进入SETIP。",
0x43,"若是即插即用BIOS，则串口，并口初始化。",
0x45,"初始化庶学处理器。",
0x4E,"若检测到有错误，在显示器上显示错误信息，并等候客户按键继续。",
0x4F,"读写软、硬盘庶据，进行DOS尹导。",
0x50,"将当前BIOS，则初始化串口、并口和设置时钟值。",
0x60,"设置硬盘尹导扇区病毒保护功能。",
0x61,"显示系统配置表。",
0x62,"开始用中断19H进行系统尹导。",
0xBE,"程序缺省值进入控制芯片，符合可调至二进制缺省表。",
0xBF,"测试CMOS建立值。",
0xC0,"初始化高速缓存,请检查主板是否处于超频状态或CPU座是否虚焊。",
0xCF,"CPU检查中，请检查主板是否处于超频状态或CPU座是否虚焊。",
0xC1,"内存自检中，请检查内存或更换内存。",
0xC3,"第一个256K内存测试。",
0xC5,"从ROM内存复制BIOS进行快速自检。",
0xC6,"高速缓存自检。",
0xCA,"检测Micronies超高速缓冲存储器（如果存在），并使之作初始化准备。",
0xCC,"关断不可屏蔽中断处理器。",
0xEE,"处理器意料不到的例外情况。",
0xFF,"主板自检通锅，将尹导磁盘装入系统。",

特殊代码“00”、“FF”及其它起始码有三种情况出现：
1、已由一系列其它代码出现之后再出现“00”或“FF”，则主板OK。
2、如果CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。
3、一开机就出现“00”或“FF”或其它起始代码并且不变化，则为主板没有运行起来。
